スタッドガン

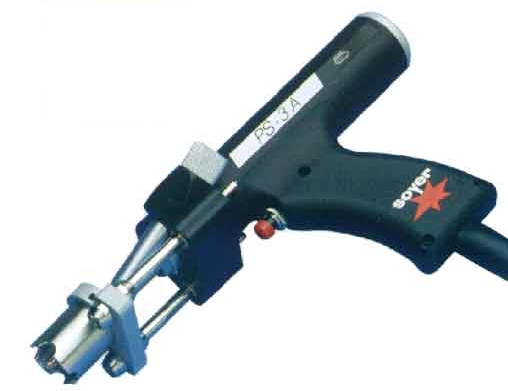

ＰＳ−３Ａ型
−− 特徴 −−
ＰＳ−３ＡはＰＳ−３型のスタッド自動供給用手動ガンです。 自動供給
フィーダーからチューブでスタッドを送る事ができます。このガンはすべ
てのＳＯＹＥＲのＣＤスタッド溶接機に接続できます。
| 仕
様 |
| 対象スタッド |
フランジ付きＣＤスタッドおよびピンの溶接 |
| 適用範囲 |
Ｍ３ 〜 Ｍ８ のスタッド |
| 適用材質 |
スチール、ステンレス鋼、黄銅 （条件によりアルミ可） |
| 溶接システム |
チップ付スタッドのリフティング溶接、 |
|
リフティングは０〜５ｍｍの無段階調節 |
| 付属ケーブル |
溶接ガンケーブル５ｍ |
| ガン高さ |
２８０ｍｍ |
| ガンの幅 |
４０ｍｍ |
| 機械重量 |
１．１ｋｇ （ケーブルを除く） |
|
スタッド ＴＯＰへ戻る

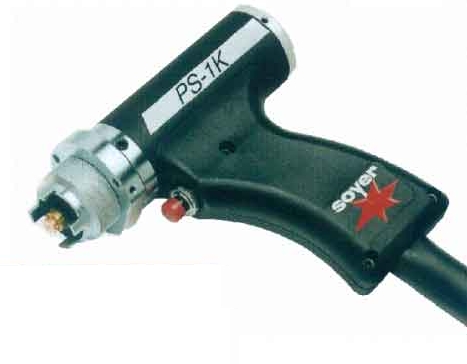

ＰＳ−１Ｋ型
−− 特徴 −−
ＰＳ−１Ｋは小型軽量のハンドガンで、位置決め精度が出しやすく、バック
ラッシュの起こらない構造で通常＋／−０．１ｍｍの位置決めが可能です。
このガンで使用できるスタッドの長さは６ｍｍから３５ｍｍですが、先端部
品（サポートチューブ）とスタッドホルダーを交換すれば長いスタッドにも
対応できます。
| 仕
様 |
| 対象スタッド |
チップ付きＣＤスタッドおよびピンの溶接 |
|
| 適用範囲 |
Ｍ３ 〜 Ｍ１０ のスタッド、標準長さ６〜３５ｍｍ
（オプション部品で長いスタッドに対応） |
|
| 適用材質 |
スチール、ステンレス鋼、アルミ、黄銅 |
|
| サポートチューブ |
φ３０ｍｍ |
|
| ガン高さ |
１４５ｍｍ（使用時の高さ＝サポートチューブを含む） |
|
| ガンの幅 |
５０ｍｍ |
|
| 付属ケーブル |
溶接ガンケーブル５ｍ |
|
| 機械重量 |
０．４ｋｇ （ケーブルを除く） |
|
|
